Листогибочный пресс с ЧПУ серии RX-S 125T3200, 4+1 ось с контроллером DA53T
Свяжитесь с нами3-4-осные электрогидравлические гибочные станки имеют больше осей управления и подходят для более сложных процессов гибки с высокой точностью гибки.
Ось 3+1 относится к системе, которая контролирует движение вверх и вниз (2 оси) и работу двух масляных цилиндров, а также движение заднего упора вперед и назад (1 ось). Ось 4+1 основана на оси 3+1 и добавляет функцию позиционирования системы заднего упора вверх и вниз.
| модель | Номинальная сила (КН) | Длина верстака (мм) | Ширина верстака (мм) | Расстояние между столбцами (мм) | Глубина горловины (мм) | Мощность (кВт) | Размеры длина*ширина*высота
(мм) |
| 40*1600 | 400 | 1600 | 900 | 1165 | 350 | 5.5 | 2250*1650*2400 |
| 63*2500 | 630 | 2500 | 900 | 1960 | 380 | 5.5 | 3150*1700*2500 |
| 80*2500 | 800 | 2500 | 900 | 1960 | 380 | 7.5 | 3150*1700*2500 |
| 80*3200 | 800 | 3200 | 900 | 2760 | 380 | 7.5 | 3850*1700*2500 |
| 100*3200 | 1000 | 3200 | 950 | 2750 | 390 | 7.5 | 3900*1800*2650 |
| 125*3200 | 1250 | 3200 | 950 | 2750 | 390 | 11 | 3900*1800*2680 |
| 160*3200 | 1600 | 3200 | 1000 | 2740 | 400 | 15 | 4000*1900*2720 |
| 200*3200 | 2000 | 3200 | 1000 | 2730 | 400 | 18.5 | 4000*1900*2720 |
| 300*3200 | 3000 | 3200 | 1330 | 2720 | 500 | 22 | 4000*2200*3500 |
| 100*4000 | 1000 | 4000 | 950 | 3350 | 390 | 7.5 | 4800*1800*2650 |
| 125*4000 | 1250 | 4000 | 950 | 3350 | 390 | 11 | 4800*1800*2680 |
| 160*4000 | 1600 | 4000 | 1000 | 3340 | 400 | 15 | 4800*1900*2720 |
| 200*4000 | 2000 | 4000 | 1000 | 3330 | 400 | 18.5 | 4800*1900*2800 |
| 250*4000 | 2500 | 4000 | 1000 | 3330 | 450 | 18.5 | 4800*1900*2850 |
Стандартная конфигурация
ЧПУ DELEM DA66T с 2D цветной графикой
Главный двигатель Серводвигатель INOVANCE
Масляный насос Первый американский бренд
Световая завеса безопасности торговой марки KELI
Гидравлический клапан немецкой марки BOSCH-REXROTH
Французский бренд Schneider Electric.
ШВП и линейная направляющая Тайваньского бренда
Ножной переключатель Pizzato итальянской марки.
Быстрый зажим
Фюзеляж имеет интегральную сварку и интегральную конструкцию обработки, а основные компоненты фюзеляжа анализируются с помощью программного обеспечения для анализа методом конечных элементов ANSYS, чтобы гарантировать надежность станка и точность всей машины. Основой каждого листогибочного пресса является прочная цельная рама, изготовленная из сертифицированной на заводе высокопрочной стали.
Компенсационный стол с ЧПУ обеспечивает постоянный угол гибки по всей длине станка. Это достигается за счет предварительной нагрузки на станок, чтобы компенсировать возможные отклонения под нагрузкой или компенсировать любой износ инструмента, чтобы контактные поверхности под нагрузкой были параллельны друг другу.
Инструмент ручной компенсации
Инструмент компенсации прогиба
Верстак с ЧПУ серии RAYMAX PPO
Пресс-форма Wila и система компенсации

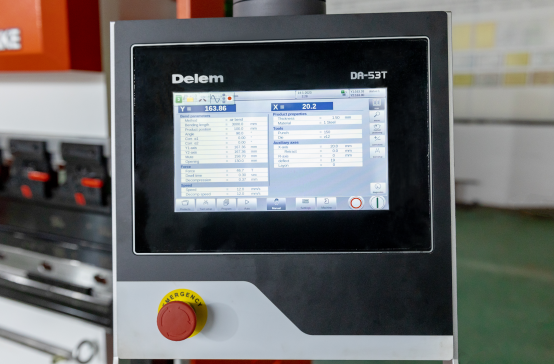

ДА53Т
Программирование сенсорного экрана с 2D-графикой
10-дюймовый цветной TFT-дисплей высокого разрешения.
До 4 осей (Y1, Y2+2 вспомогательные оси)
Сервопривод и инверторное управление.
Автономное программное обеспечение Profile-58TL.
ЭКА S875
ЭКА S640
ЭКА S630
ДА53Т
ДА58Т
ДА69Т
CT8

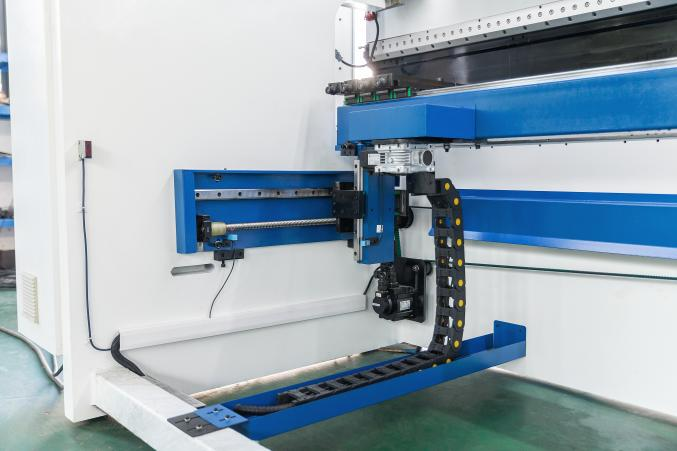

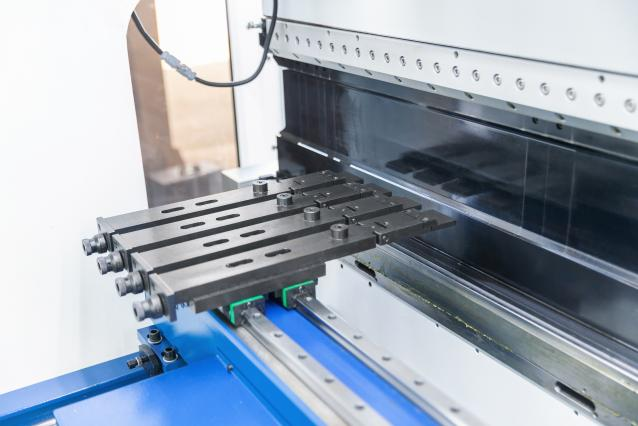

Система заднего упора
Задний упор BGA-2 (X, R)
ШВП и линейные направляющие по оси X, оси R
Ручная ось Z1, Z2 с линейной направляющей HIWIN
Механическая точность ± 0,03 мм.
С двойным зубчатым пальцем и устройством точной регулировки.
деталь
Гидравлический зажим

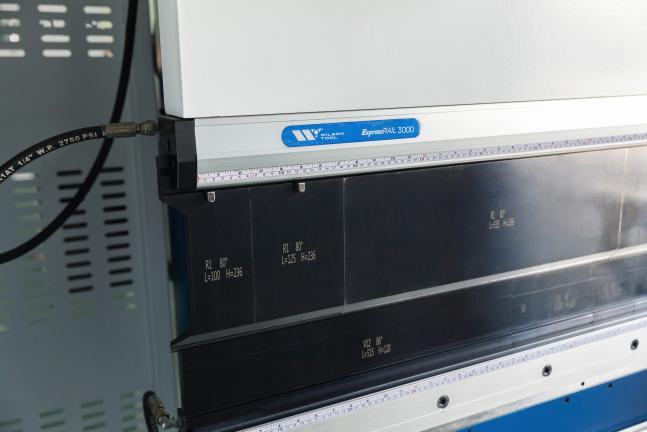

Новая стандартная верхняя форма, подходящая для зажимной системы WILA.
Инструмент компенсации Уилсона
Система компенсации Wilson полностью компенсирует отклонение машины. Обеспечивает одинаковые углы изгиба по всей длине машины.

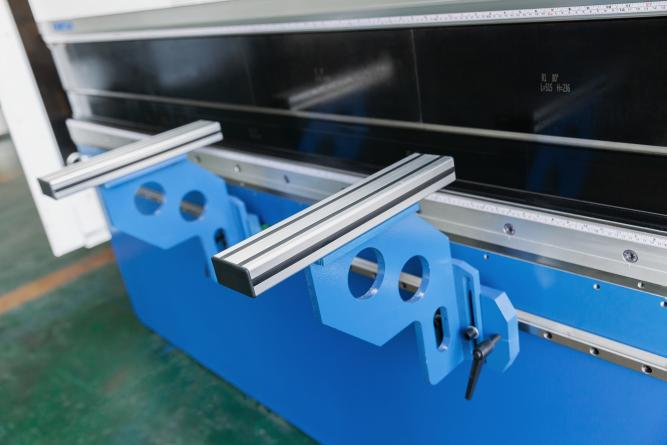

передний опорный рычаг
Подвижные передние опоры материала на линейных направляющих можно легко перемещать влево и вправо вручную.
Блокировка пальцев
Блокирующий палец может плавно перемещаться по линейной направляющей и регулироваться вверх и вниз, что удобно, эффективно и легко контролировать.

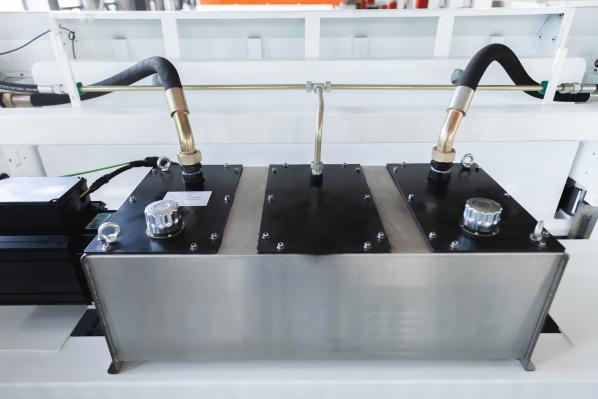

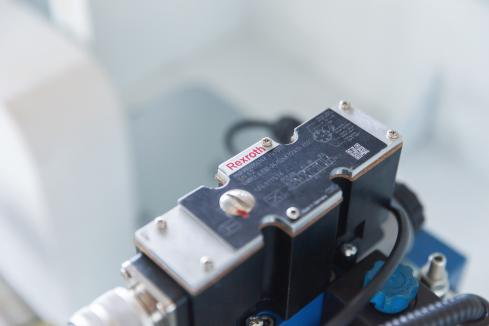

Гидравлическая система BOSCH-REXROTH
Гидравлическая трансмиссия, высокая надежность, встроенная гидравлическая система могут эффективно устранить проблемы, вызванные утечкой гидравлического масла.
ИНОВАНС серводвигатель
Энергосбережение, снижение шума, экономия топлива, экономия энергии 30%.

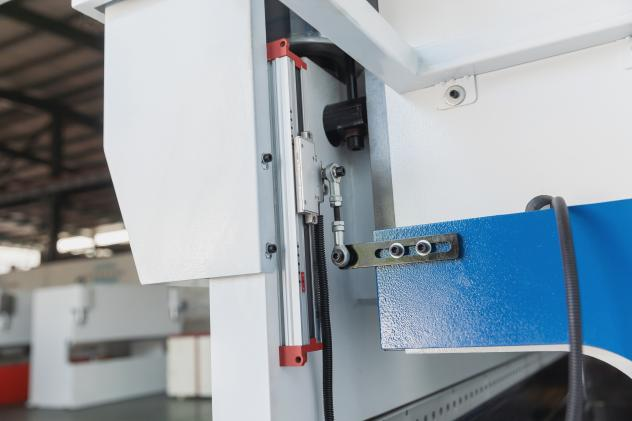

Решетчатая линейка GIVI
Обратная связь по данным цилиндра по оси Y и ограничению хода цилиндра.

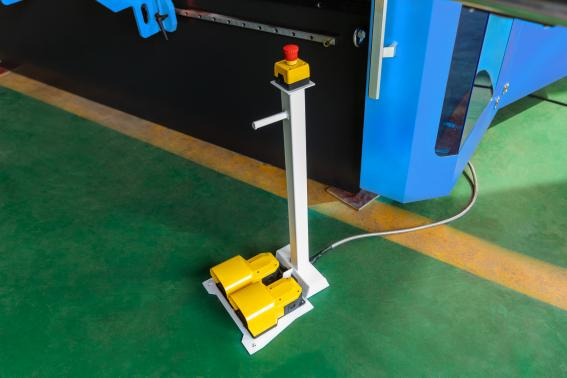

Ножной переключатель ПИЦЦАТО
Съемный, машину можно остановить в любой момент с помощью аварийной кнопки.
