2.Независимые конструкции привода и электрические устройства обеспечивают надежную работу с центрированными кнопками управления. Регулировка, ручное управление и полуавтоматическое управление, на ваш выбор предусмотрены три режима соответственно.
Верхний ролик является основным приводом и выполняет вращательное движение, нижний ролик совершает движение вверх-вниз, чтобы пластина могла испытывать трение в направлении длины, два боковых ролика совершают движение вверх-вниз, которое представляет собой ангел с прямой линией, что может заставить стальную пластину получить необходимую пластическую деформацию.
| Параметр | Единица | J23- 10 | J23- 16 | J23- 25 | J23- 35 | J23- 40 | J23- 63 | J23- 80 | |
| Номинальная мощность | КН | 100 | 160 | 250 | 350 | 400 | 630 | 800 | |
| Номинальный ход | мм | 2 | 2 | 2.5 | 3.5 | 6 | 6 | 7 | |
| Слайд-ход | мм | 45 | 55 | 65 | 80 | 90 | 110 | 120 | |
| Ход слайда в минуту | Т/М | 145 | 125 | 55 | 50 | 45 | 50 | 38 | |
| Максимальная высота набора штампов | мм | 180 | 220 | 270 | 290 | 320 | 360 | 440 | |
| Регулировка высоты штампа | мм | 35 | 45 | 55 | 60 | 65 | 80 | 90 | |
| Глубина горла | мм | 130 | 160 | 200 | 220 | 250 | 260 | 350 | |
| Расстояние между стойками | мм | 180 | 220 | 270 | 280 | 340 | 350 | 450 | |
| Размер нижней части слайда | мм | mm | 170 | 200 | 250 | 250 | 300 | 300 | 430 |
| мм | mm | 150 | 180 | 220 | 220 | 260 | 260 | 360 | |
| Размер отверстия для штока | мм | mm | 30 | 40 | 40 | 40 | 50 | 50 | 60 |
| мм | mm | 55 | 60 | 60 | 60 | 70 | 70 | 75 | |
| Размер подкладки | мм | mm | 370 | 450 | 560 | 610 | 700 | 760 | 950 |
| мм | mm | 240 | 300 | 370 | 400 | 460 | 480 | 650 | |
| Диаметр заглушки | мм | 80 | 100 | 120 | 130 | 150 | 180 | 200 | |
| Толщина валика | мм | 35 | 40 | 50 | 60 | 65 | 80 | 100 | |
| Макс. Угол наклона | ° | 35 | 35 | 30 | 30 | 30 | 20 | 20 | |
| Высота поверхности балки | мм | 730 | 750 | 800 | 815 | 850 | 810 | 850 | |
| Общий размер | мм | mm | 900 | 1150 | 1345 | 1460 | 1721 | 1810 | 2060 |
| мм | mm | 665 | 847 | 950 | 1058 | 1335 | 1350 | 1715 | |
| мм | mm | 1658 | 1910 | 2130 | 2225 | 2488 | 2740 | 3290 | |
| Расстояние между фундаментными болтами | мм | mm | 610 | 780 | 920 | 1020 | 1060 | 1180 | 1360 |
| мм | mm | 394 | 450 | 600 | 650 | 750 | 850 | 1010 | |
| Мощность двигателя | кВт | 1.1 | 1.5 | 2.2 | 4 | 5.5 | 5.5 | 7.5 | |
| Масса | Кг | 576 | 1085 | 1780 | 2650 | 3540 | 4550 | 7390 | |
Детальный дисплей

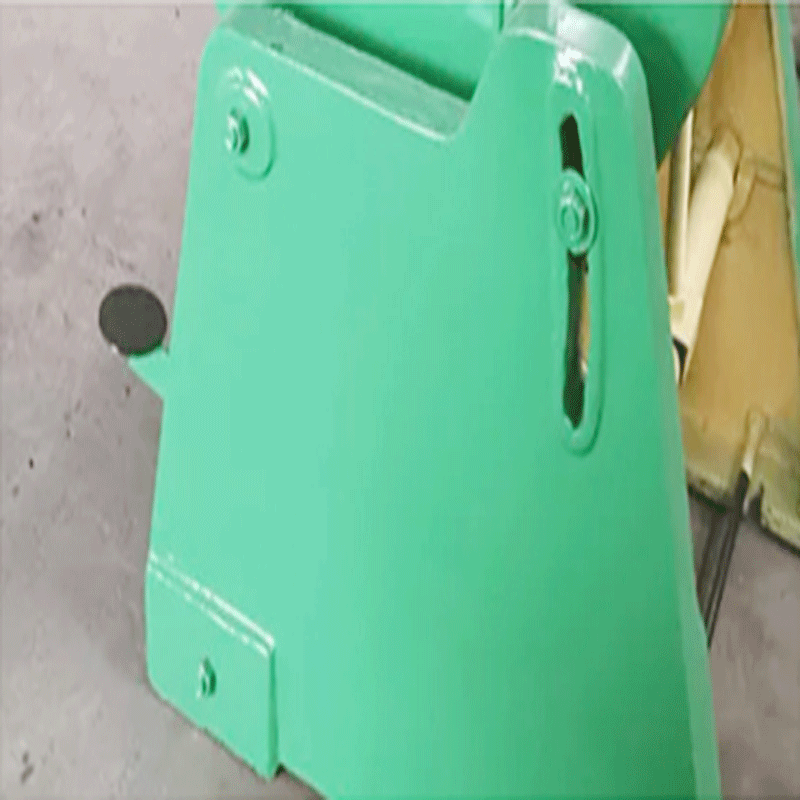

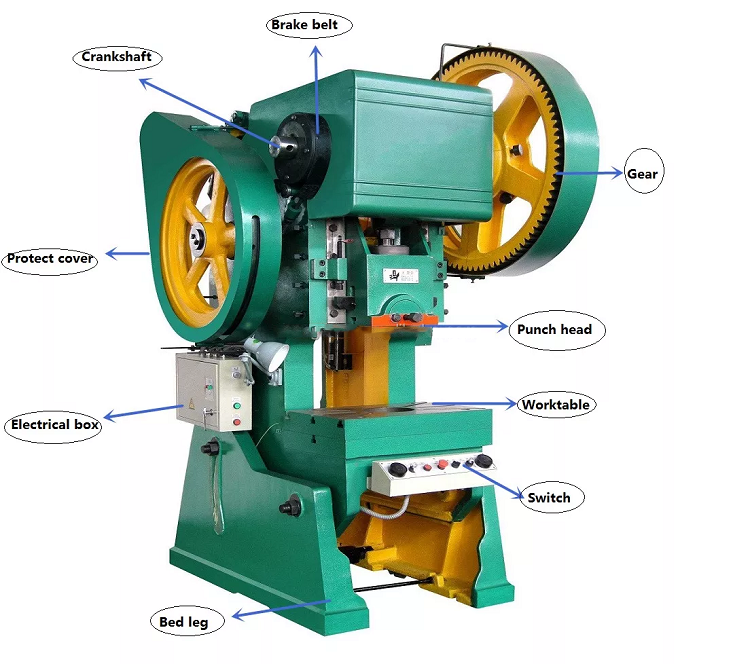

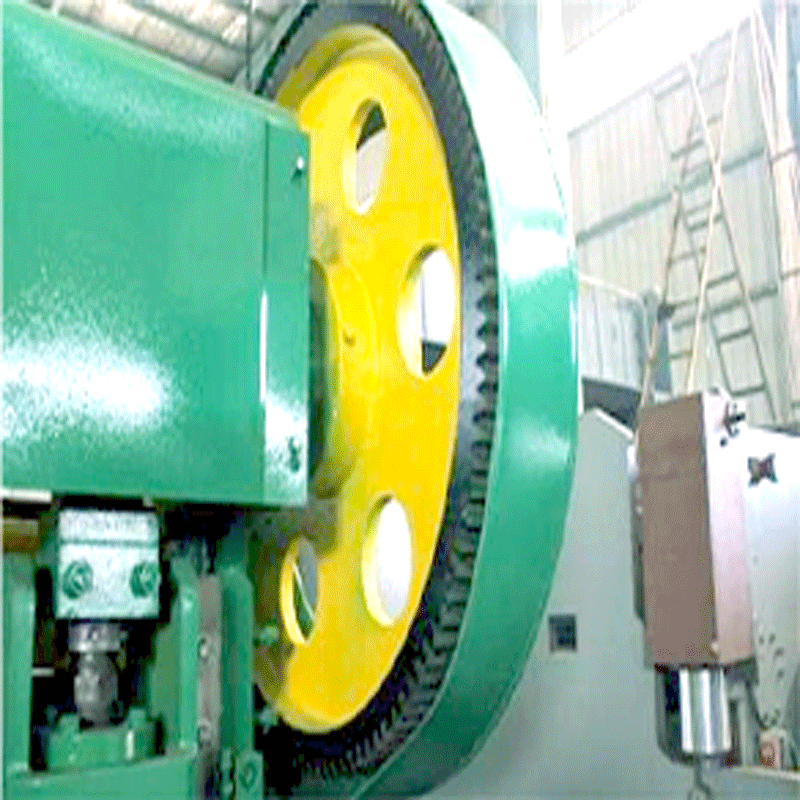

Механизм

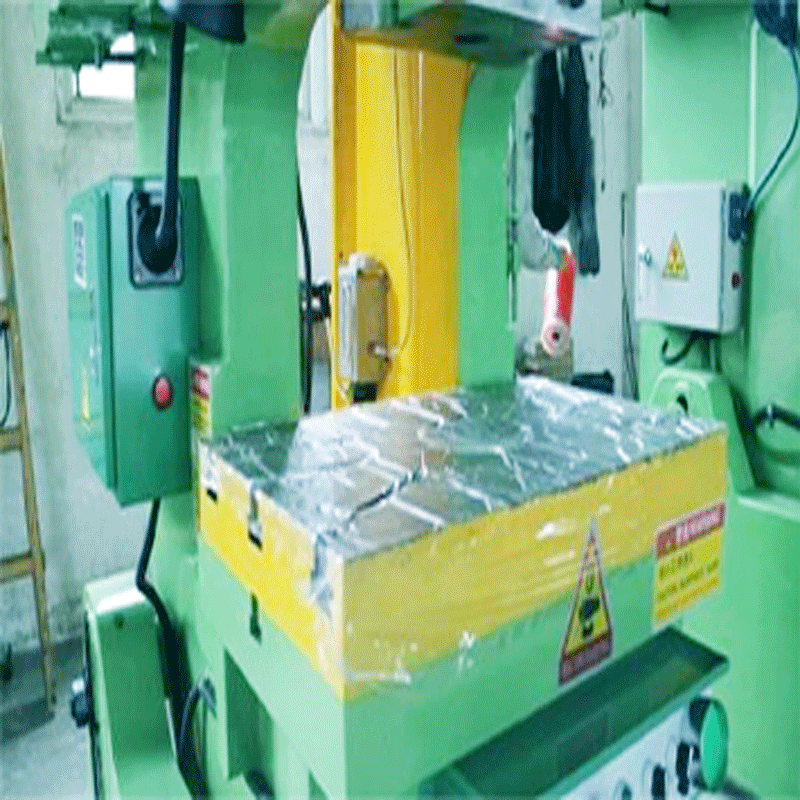

Верстак

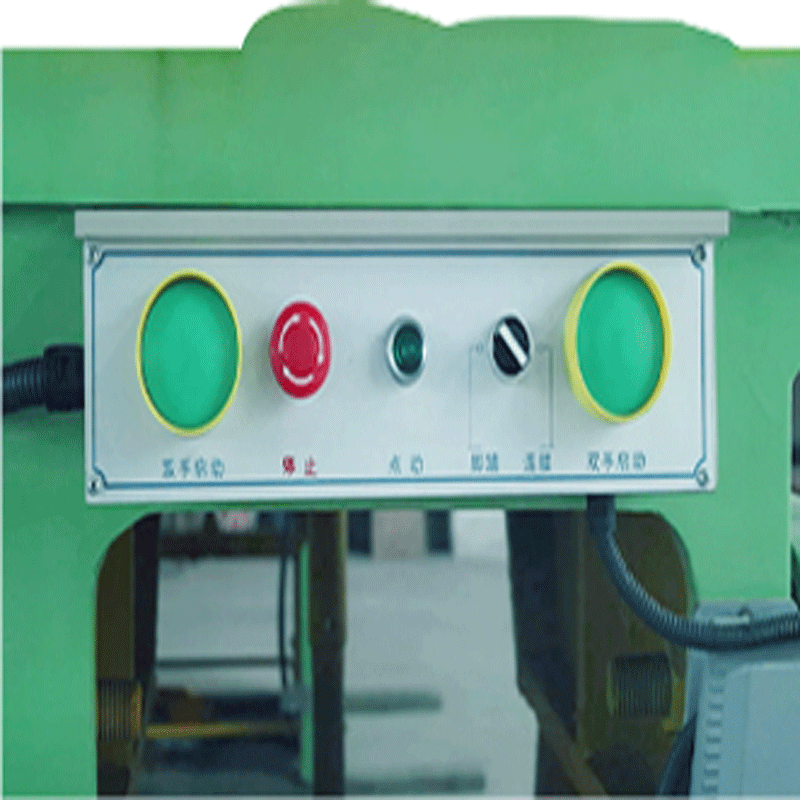

Кнопка управления

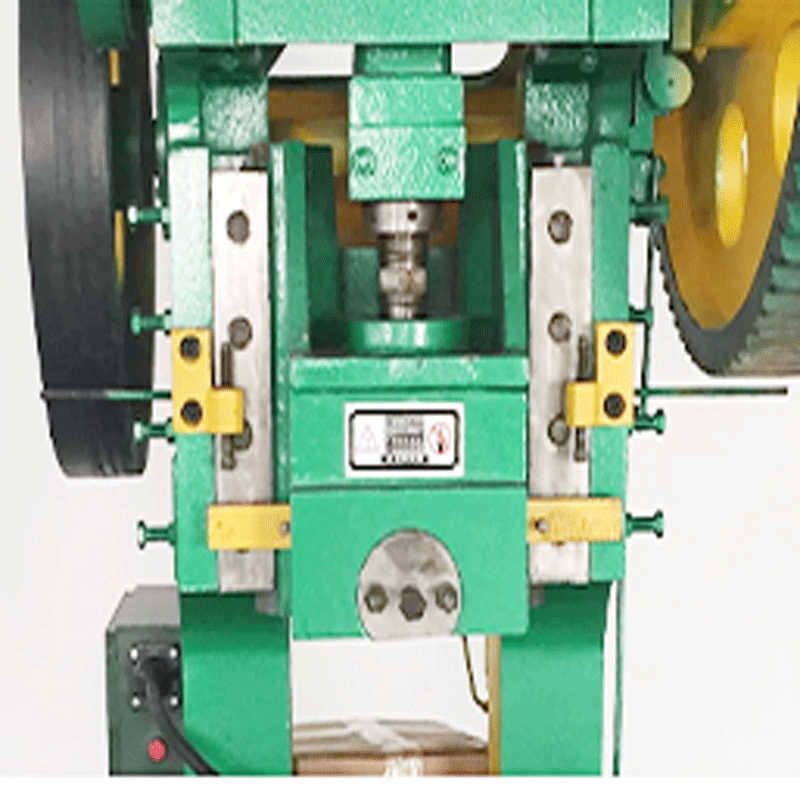

Регулировка высоты
Регулируемый винт

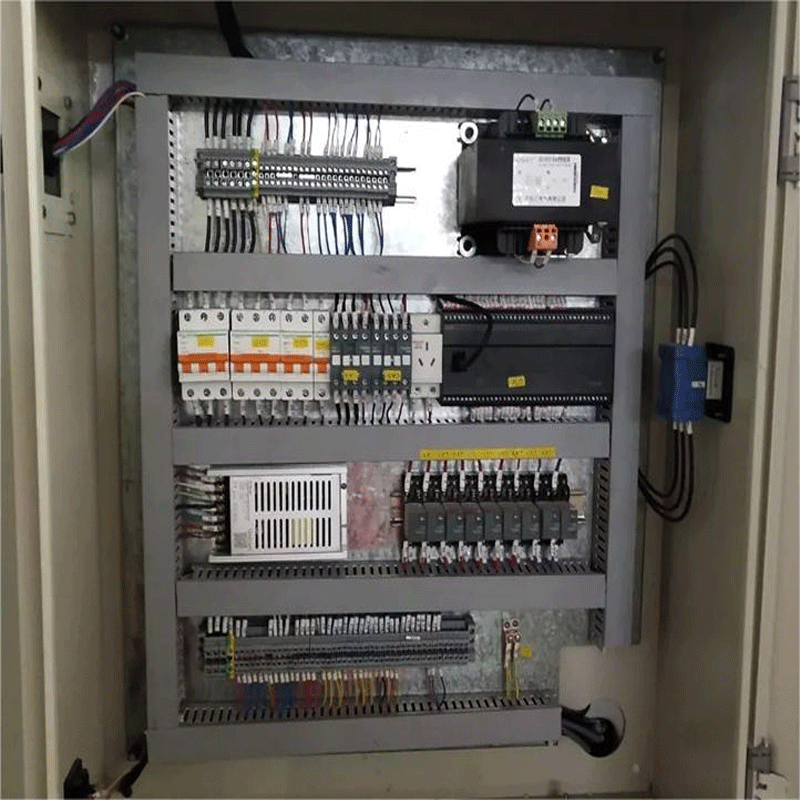

Электронный блок управления
Приложение
Штамповочный станок широко используется в электронике, средствах связи, компьютерах, бытовой технике, мебели, транспорте, штамповке и штамповке деталей оборудования (автомобилей, мотоциклов, велосипедов). В основном будьте нацелены на планку. С помощью пресс-формы мы можем производить вырубку, штамповку, формование, волочение, правку, тонкую штамповку, формование, клепку, экструзию и т. д., широко используемые в различных областях. Например, мы используем розетки, чашки, шкафы, посуду, компьютерные корпуса, многие аксессуары можно изготовить путем штамповки в форме.
