JH25 Series Punching Machine - Anhui Zhongrui Machine Tool Manufacturing Co., Ltd

JH25 Series Punching Machine

 Свяжитесь с нами

Описание продукции

Описание

    1. Фрикционная муфта мокрого типа с высоким крутящим моментом обеспечивает стабильную работу, низкий уровень шума, длительный срок службы, а также высокую безопасность и надежность;
    2. Сверхбольший станок с надрессорной опорой, подходящий для производства листов большой площади и автоматических прогрессивных штампов, повышающий эффективность работы;
    3. Сварная рама из высококачественной стальной пластины значительно повышает прочность и жесткость кузова;
    4. Используйте двойной реверс коленчатого вала для повышения устойчивости станка к эксцентриковой нагрузке.
    5. Используйте шестигранную прямоугольную направляющую с хорошими характеристиками наведения и высокой точностью.
    6. Электрическая регулировка формы и точность считывания до 0,1 мм;
    7. Принимает централизованную смазку и оснащен устройством индикации циркуляции;
    8. Быть оснащенным различным периферийным оборудованием для автоматизации для повышения эффективности производства;
    9. Приняты импортные электрические компоненты для повышения производительности станка.

Параметр

Тип JH25-110 JH25-160 JH25-200 JH25-250 JH25-315
  Х  С Х  С Х  С Х  С Х  С
Номинальный   КН 1100 1600 2000 2500 3150
Емкость   мм 5 5 6 6 7 7 7 7 7 7
Номинальный   мм 180 110 200 130 250 150 280 170 280 170
Гладить

Горка

 Зафиксированный мин-1 50 70 45 60 35 50 30 45 30 40
  Переменная мин-1 35-65 45-85 35-55 40-70 25-40 30-60 20-35 30-50 20-35 30-45
Гладить   мм 400 435 450 485 500 550 550 605 550 605
Число ходов слайда в минуту   мм 90 100 110 120 120


Максимальная высота

   мм



 350 390 430 470 480

С режимом   мм 1470 1600 1920 2190 2170
Высота штампа   мм 1400×520 1500×580 1850×650 2100×700 2100×700
Корректирование   мм 3-φ60×80 3-φ60×85 3-φ70×90 3-φ70×100 3-φ70×100
Горло   мм 1880×680 2040×760 2420×840 2700×920 2800×940
Глубина   мм 155 165 170 180 190
    мм 900 900 1000 1100 1090
Столбец   кВт 11 18.5 22 30 37
Расстояние   мм 1820×1970×3200 2080×2150×3380 2370×2550×3820 2700×2850×4180 2730×2840×4180
Размер боковой нижней части   Кг 14000 19000 26500 35000 36000
хвостовик   МПа 0.55
5

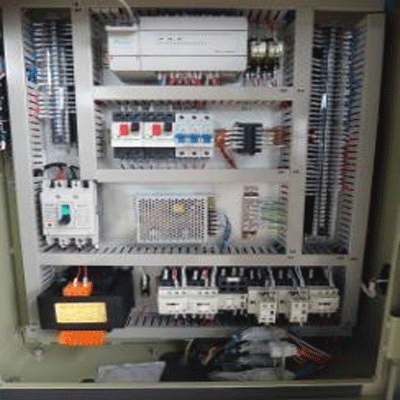

Электрический шкаф управления

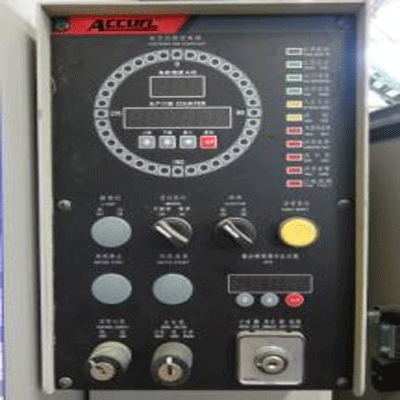

Панель управления

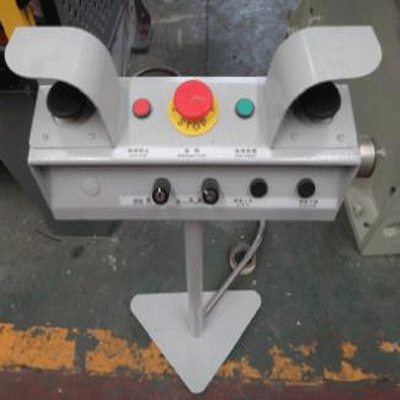

Мобильная кнопка управления

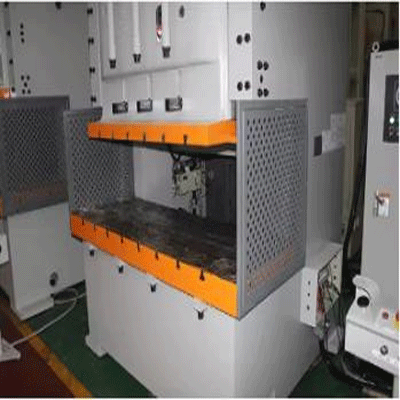

Большой стол для прогрессивной штамповки листового металла

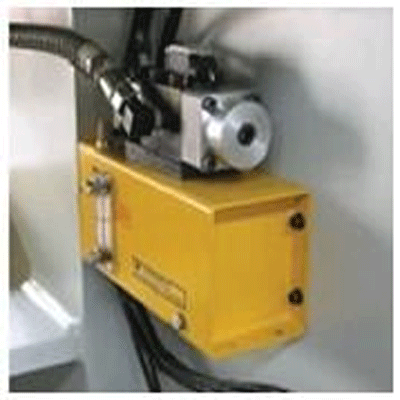

Перегрузка из Германии


Ручной гидравлический насос

Стандартное оборудование



  1. Мокрое сцепление
  2. Гидравлический насос защиты от перегрузки.

3.Автоматическая система смазки

4.Ручная система смазки

  1. Балансировочные цилиндры для направляющих и верхней матрицы.

6.Цифровой индикатор высоты матрицы.

  1. Шарнир для пропуска кормления
  2. Сенсорный экран
  3. Электронный индикатор угла коленчатого вала.
  4. Контроллер поворотного кулачка
  5. Поворотный энкодер
  6. Передвижная панель управления.
  7. Двигатель с регулировкой высоты.

14.ПЛК: Программируемый логический контроллер.

  1. Быстроразъемный разъем источника воздуха.
  2. Фундаментные болты
  3. Устройство продувки воздуха.

Дополнительное оборудование

  1. Световая завеса
  2. Ножная педаль

3.Матрица или подушка поршня

  1. Быстрая смена штампа
  2. Автоматическая подача выходного вала
  3. Инвертор
  4. Впитывающие подушечки

8.Выбивное устройство
