Конструкция машины трехвалковая симметричная, верхний ролик в середине двух нижних роликов симметричен для вертикального подъемного движения, через червячный привод для получения верхнего ролика для подъемного движения, через выходную шестерню редуктора, зацепляющуюся с нижнюю роликовую передачу, чтобы два нижних ролика могли совершать взаимное вращательное движение и обеспечивать крутящий момент для прокатной пластины. Станок представляет собой цельную конструкцию, рабочая часть и основная приводная часть установлены на жестком сварочном основании, что облегчает монтаж и наладку станка.
Параметр
| Модель | Макс. рулон
толщина - (мм)) |
Макс. рулон
ширина - (мм) |
Верхний ролик
диаметр - (мм) |
Диаметр нижнего ролика (мм) | Центральный
расстояние - (мм) |
Главный мотор |
| W11-6x1500 | 6 | 1500 | 160 | 160 | 220 | 4 |
| W11-4X2500 | 4 | 2500 | 160 | 140 | 220 | 5.5 |
| W11-6x2000 | 6 | 2000 | 170 | 150 | 250 | 5.5 |
| W11-8x2500 | 8 | 2500 | 240 | 180 | 280 | 7.5 |
| W11-10х2500 | 10 | 2500 | 250 | 190 | 320 | 11 |
| W11-12х2500 | 10 | 2500 | 260 | 220 | 320 | 11 |
| W11-16х2500 | 16 | 2500 | 280 | 240 | 360 | 11 |
| W11-20x2000 | 20 | 2000 | 280 | 240 | 360 | 11 |
| W11-25x2500 | 25 | 2500 | 370 | 280 | 480 | 22 |
| W11-30x2000 | 30 | 2000 | 360 | 290 | 480 | 22 |
Контроллер ЧПУ ESA875 с цветной 3D-графикой
Главный двигатель Siemens немецкой марки
Масляный насос Первый американский бренд
Световая завеса безопасности торговой марки KELI
Гидравлический клапан немецкой марки BOSCH-REXROTH
Французский бренд Schneider Electric.
ШВП и линейная направляющая Тайваньского бренда
Ножной переключатель итальянской марки Pizzato.
Быстрый зажим

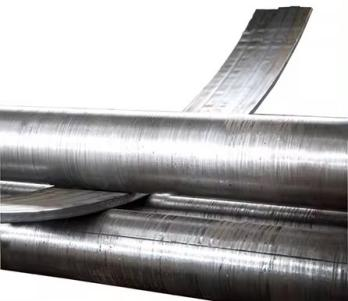

Ролик

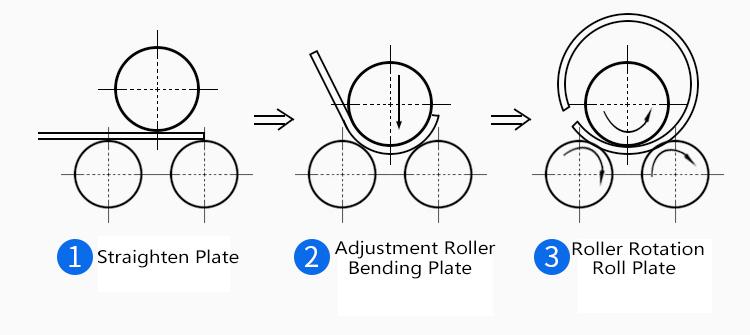

Два нижних ролика являются ведущими, а верхний — натяжным. Верхний ролик совершает вертикальный подъем, перемещаясь в центральном положении двух нижних роликов, подъем верхнего ролика осуществляется с помощью двигателя, редуктора, червячной передачи и червяка.

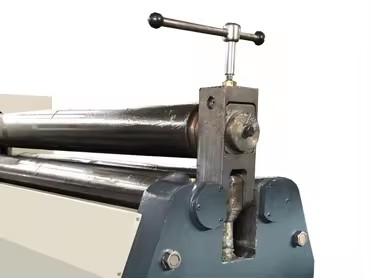

Ручной отводной конец
Ручное устройство опускания используется после завершения прокатки цилиндрических деталей.

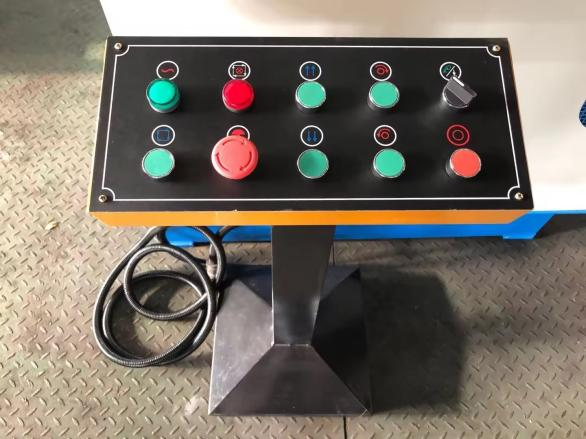

Передвижная панель управления

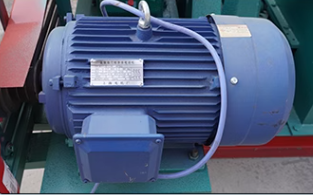

Главный мотор
Передача нижнего ролика осуществляется главным двигателем через главный редуктор.

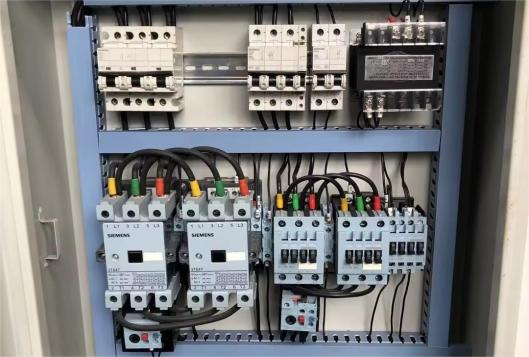

Электрические детали Сименс
Он состоит из подвижного манипулятора и блока управления. Расстояние подъема нижнего ролика можно отобразить на одном манипуляционном столе с помощью фотоэлектрического кодера.
