Четырехвалковый вальцовый станок подходит для гибки листового металла. Он может прокатывать круглые, дуговые и конические заготовки в определенном диапазоне и имеет функцию предварительного изгиба на конце доски. Оставшаяся прямая сторона небольшая, эффективность работы высокая, а металлическую пластину можно примерно выровнять на машине.

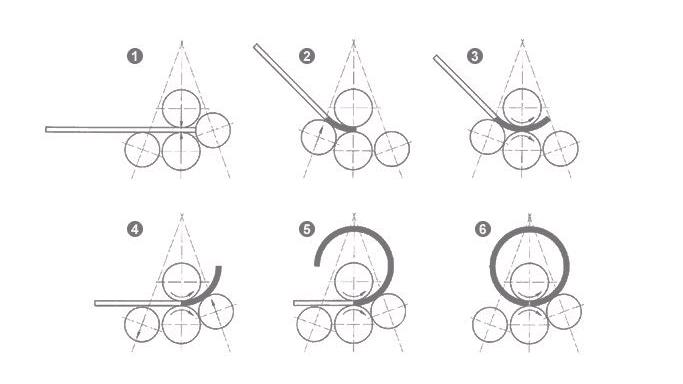

Верхний ролик является основным приводом и выполняет вращательное движение, нижний ролик совершает движение вверх-вниз, чтобы пластина могла испытывать трение в направлении длины, два боковых ролика совершают движение вверх-вниз, которое представляет собой ангел с прямой линией, что может заставить стальную пластину получить необходимую пластическую деформацию.
Контроллер ЧПУ ESA875 с цветной 3D-графикойГлавный двигатель Siemens немецкой маркиМасляный насос Первый американский брендСветовая завеса безопасности торговой марки KELIГидравлический клапан немецкой марки BOSCH-REXROTHФранцузский бренд Schneider Electric.ШВП и линейная направляющаяТайваньского брендаНожной переключатель итальянской марки Pizzato.Быстрый зажим
Параметр
| Модель | максимум
предварительная гибка толщина (мм) |
Макс
толщина тарелка (мм) |
Макс
ширина тарелка (мм) |
Катушка
скорость (м/мин) |
Диаметр
верхнего ролик (мм) |
Диаметр
нижнего ролик (мм) |
Боковой крен
диаметр (мм) |
Основной
мотор власть (КВт) |
| W12-6x2000 | 6 | 6 | 2000 | 5.5 | 180 | 180 | 145 | 5.5 |
| W12-6x2500 | 6 | 6 | 2500 | 5 | 210 | 210 | 165 | 7.5 |
| W12-8x2000 | 6 | 6 | 2000 | 6 | 215 | 215 | 165 | 11 |
| W12-8x2500 | 6 | 8 | 2500 | 5 | 230 | 230 | 180 | 11 |
| W12-12×2000 | 10 | 12 | 2000 | 5 | 260 | 260 | 200 | 18.5 |
| W12-12×2500 | 10 | 12 | 2500 | 5 | 280 | 280 | 220 | 18.5 |
| W12-16x2000 | 12 | 16 | 2000 | 6 | 280 | 280 | 220 | 18.5 |
| W12-16×2500 | 12 | 16 | 2500 | 5 | 330 | 330 | 220 | 22 |
| W12-16x3200 | 12 | 16 | 3200 | 5 | 360 | 360 | 260 | 30 |
| W12-20x2000 | 16 | 20 | 2000 | 5 | 350 | 360 | 280 | 22 |
| W12-20х2500 | 16 | 20 | 2500 | 6 | 330 | 330 | 260 | 30 |
| W12-25×2000 | 16 | 25 | 2000 | 5 | 410 | 400 | 280 | 30 |
| W12-25×2500 | 20 | 25 | 2500 | 4.5 | 410 | 400 | 280 | 37 |
| W12-30×2000 | 25 | 30 | 2000 | 4.5 | 470 | 470 | 320 | 37 |
| W12-30х2500 | 25 | 30 | 2500 | 4.5 | 550 | 520 | 390 | 45 |
| W12-30х3000 | 25 | 30 | 3000 | 4.5 | 550 | 520 | 420 | 45 |
| W12-40х2500 | 35 | 40 | 2500 | 4.5 | 650 | 580 | 420 | 55 |
| W12-40х3000 | 36 | 40 | 3000 | 4 | 650 | 620 | 500 | 55 |
| W12-50х3000 | 40 | 50 | 3000 | 4 | 720 | 650 | 520 | 55 |
| W12-60x3000 | 50 | 60 | 3000 | 3.5 | 750 | 710 | 560 | 75 |
По сравнению с 3-валковой прокатной машиной (Сравнение с трехвалковой листогибочной машиной)
Поскольку регулировка бокового ролика позволяет добиться симметричного и асимметричного изгиба, плоский конец теоретически будет очень коротким по сравнению с трехвалковой прокатной машиной, что позволяет сэкономить на процедуре предварительной гибки и устройстве предварительного гибки, в то же время можно выполнять грубое выравнивание. из стальной пластины. Он широко применяется в нефтяной промышленности, химической промышленности, котельной, судостроительной промышленности, гидроэнергетике, металлоконструкциях и машиностроении.
